用于新型肺炎拍片數字化DR的工作原理
用于新型肺炎拍片數字化DR的工作原理
加入時間：2020-03-19 14:57:28 當前新聞點擊率：1947

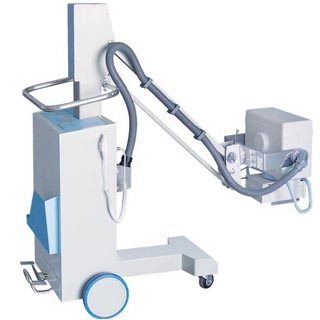

冠狀病毒感染的肺炎具有肺炎影像學特征，在數字化DR攝影下肺部會呈現“白肺”，在病情、療效評估中具有較大價值。普愛醫療是一家專業生產醫用X光機的廠家，下面就由小編來介紹一下X光機各個部位的工作原理吧。
X射線管所需高壓由220V整流產生直流300V電壓，加至逆變器，逆變產生110kHz的逆變頻率，經X射線發生器組件中的變壓器和二倍壓電路升壓至設定值。 二、燈絲電路 X射線管所需燈絲點亮電壓由燈絲板提供。24V直流電壓經調整后產生一定幅度可調的直流電壓，再由電路逆變成中頻方波送燈絲變壓器隔離后供給燈絲。 三、控制電路 系統采用高速微型智能芯片控制，實現數據存儲、數據通信、狀態檢測、kV、mA輸出控制及mAs數字閉環控制等功能。 四、圖像采集 X射線從發生器射出后，穿過目標物體，到達動態平板探測器，由動態平板探測器將光信號轉為電信號，再把電信號轉換為數字信號，通過網線傳輸?shù)接嬎銠C中。之后，由計算機對數字信號進行圖像處理，將圖像呈現在顯示器上。 |
