一種X射線機影像增強器的安裝方法
一種X射線機影像增強器的安裝方法
加入時間：2020-05-18 16:29:14 當前新聞點擊率：1789
影像增強器主要作用就是將X射線設備的X射線影像轉換成可見光圖像并提高其數千倍的亮度。穿過人體的透射X線（X線圖像）照射到影像增強器的輸入屏上，獲得亮度較弱的熒光影像，再經影像增強器增強后在輸出屏上獲得一個尺寸縮小的、亮度比輸入屏上的亮度強千萬倍的熒光影像。
輸出屏上的熒光影像經光學系統傳輸和校正后，被攝像管攝取，從攝像管輸出的視頻電流信號經預放器放大、控制器進行圖像信號控制、處理和放大后獲得全電視信號，輸送到監視器，在監視器熒光屏上顯示X線透視圖像。 那么，X射線機的影像增強器該怎樣安裝呢？下面就給大家介紹一下。

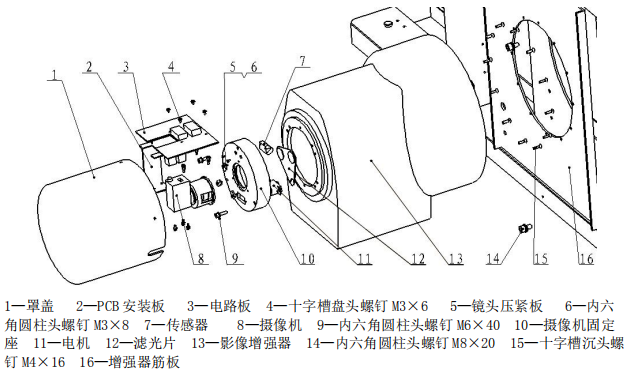

2、依次用2個M3×6十字槽沉頭螺釘、2個M3×6內六角圓柱頭螺釘將傳感器、電 機和濾光片固定在攝像機固定座上，用十字螺絲刀擰緊螺釘。 3、在安裝完影像增強器后，安裝攝像機固定座，用3個M6×40內六角圓柱頭螺釘 將其固定在影像增強器上擰緊。然后用3個M3×8內六角圓柱頭螺釘將3塊鏡頭壓緊板 把攝像機壓緊。（注意：保護好攝像頭不損壞） 4、用3個M3×8內六角圓柱頭螺釘將 PCB安裝板鎖緊，再用4個M3銅螺柱和4個M3×6十字槽沉頭螺釘把PCB板固定在PCB安裝板上。 5、安裝罩蓋，將罩蓋用M3×8十字槽盤頭螺釘固定在攝像機固定座上，影像增強器電路系統安裝完成。 |
